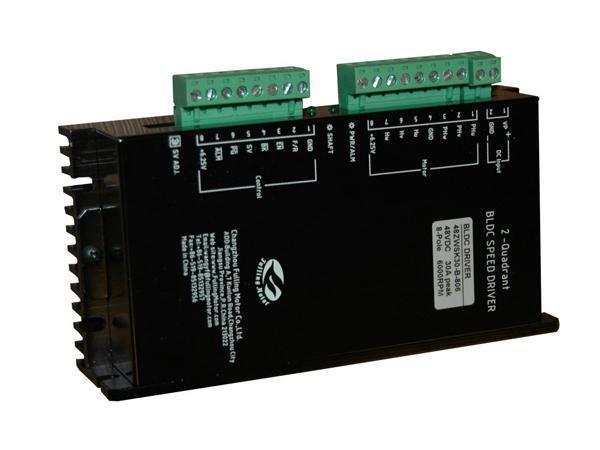

Driver motore elettrico DC senza spazzole (brushless) 24V/36V/48V
Il driver del motore senza spazzole (brushless) in DC della serie 24/36/48ZWSK15 è caratterizzato da funzionamento in due quadranti. Presenta molte funzioni tra cui quelle di regolazione della velocità, controllo rotazione in senso orario o anti-orario e uscita del segnale di velocità e allarme di malfunzionamento.
Specifiche| Modello | 24ZWSK15 | 36ZWSK15 | 48ZWSK15 |
| Tensione V DC | 24(30V max.) | 36(45V max.) | 48(56V max.) |
| Fase | 3-Fase | ||
| Corrente massimaA | 15 | 15 | 15 |
| Corrente continua A | 7.5 | 7.5 | 7.5 |
| Sensori Hall | 3 Sensori Hall, 120 gradi. (angolo elettrico), utilizzo a 6.25V | ||
| Fusibile linea DC interna A | 15 | 15 | 15 |
| Tempo di avviamento s | 0.5-10 | ||
| Segnali in ingressos | 5V TTL o CMOS(6.25V max.) | ||
| Velocità max.(SV=4V,SV gain=1) | 1500rpm/3000rpm/6000rpm/12000rpm(Opzionale) | ||
| Regolazione aumentotensione controllo di velocità | 0-1.0 (Gain=1 quando SV spostata verso destra) | ||
| Controllo | Controllo velocità circuito chiuso PI | ||
| Protezione a bassa tensioneV | 16V min | 26V min | 36V min |
| Dimensioni | 161.5mm×81.2mm×31mm | ||
| Frequenza difrazionamentoKHz | 15 | ||
| Peso Kg | 0.3 | ||
| Segnali di controllo: F/R----High=Diretto, Low=Invertito; EN---High=Disattivato, Low=Attivato; BK---Low=Freno motore, High=In uso; SV---Tensione in ingresso0-5V; PG---Velocità impulso in uscita (OC output) 24 impulsi/r a 8 poli; ALM---Allarmein uscita (OC output), Low= Allarme. | |||
