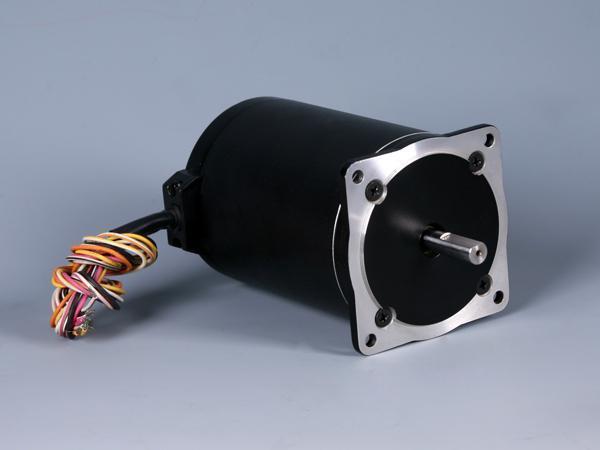

Motore passo-passo ibrido ad elevato momento torcente rotante da 1.8 gradi dimensioni 86mm
Caratteristiche
Elevata precisione, grande coppia, piccolo momento di inerzia, basso rumore
Applicazioni
Industria pubblicità: macchina per incisioni, stampante
Industria tessile: avvolgitori, macchine per maglieria rettilinea, macchine per maglieria circolare, apparecchio computerizzato per calze Jacquard
| Parametro | Specifiche |
| Angolo passo | 1.8° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10% |
| Accuratezza induttanza | ±20% |
| Aumento di temperatura | 80℃Max.(corrente nominale, 2 fasi attive) |
| Ambient temperature | -20℃~+50℃ |
| Resistenza isolamento | 100MΩ Min., 500V DC |
| Resistenza dielettrica | 820V AC, 1s, 3mA |
| Gioco radiale | 0.02 Max. (450 g- carico) |
| Gioco assiale | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 220N (20mmdalla flangia) |
| Forza assiale max. | 60N |
| Modello | Tensione nominale | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente ditenuta | Numero di conduttori | Inerzia delrotore | Peso | Momento torcente diarresto | Lunghezza |
| | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL86ST67-2808AH | 3.64 | 2.8 | 1.3 | 5.1 | 28 | 8 | 660 | 1.6 | 1.2 | 67 |
| FL86ST94-2808AH | 4.76 | 2.8 | 1.7 | 7.7 | 48 | 8 | 1200 | 2.4 | 1.8 | 94 |
| FL86ST125-3508AH | 4.97 | 3.5 | 1.42 | 7.9 | 76 | 8 | 1800 | 3.6 | 2.3 | 125 |
