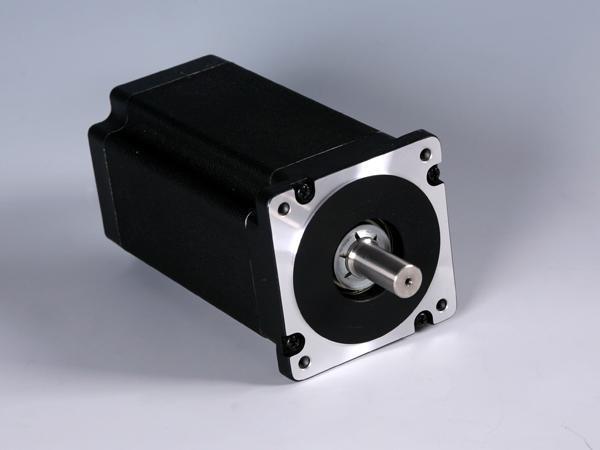

Motore passo-passo ibrido dimensioni 86mm 3-fasi
Motore passo-passo 3 fasi , Motore passo-passo Nema 34
Caratteristiche
Coppia elevata, elevata precisione, ottime prestazioni ad alta velocità
Applicazioni
Industria applicazioni civili: macchina del caffè
Industria tessile: macchine per maglieria rettilinea, macchina da cucire industriale
Industria medica: stampante per fialette parafarmaceutiche
Industria automazione industriale: centro di lavoro CNC, avvolgitore, macchina spelafili, macchina da taglio a diamante, sega elettrica per metalli
Industria pubblicità: macchina laser, macchina per incisioni, macchina per imballaggi, macchina per piegare lettere
Industria comunicazione: apparecchio di tracciamento
Industria strumenti scientifici: utenze ultrasoniche
Industria nuove energie: Macchinari solari
| Parametro | Specifiche |
| Angolo passo | 1.2° |
| Accuratezza angolo passo | ±5% (Passo intero, senza carico) |
| Accuratezza resistenza | ±10%（20℃） |
| Accuratezza induttanza | ±20%(1KHz) |
| Aumento di temperatura | 80℃ Max. (corrente nominale) |
| Temperatura di utilizzo | -20℃~+50℃ |
| Resistenza isolamento | 100MΩMin. ,500V DC |
| Resistenza dielettrica | 1200VAC, 1s, 3mA |
| Gioco radiale albero | 0.02 Max. (450 g- carico) |
| Gioco assiale albero | 0.08 Max. (450 g- carico) |
| Forza radiale max. | 220N (20mmdalla flangia) |
| Forza assiale max. | 60N |
| Classe di isolamento | F |
| Modello | Tensione per fase | Corrente per fase | Resistenza per fase | Induttanza per fase | Momento torcente ditenuta | Momento torcentenominale | Inerzia delrotore | Peso | Lunghezza |
| unità | VDC | A | Ω | mH | N·m | N·m | g·cm2 | kg | mm |
| FL863P67-01AW | 325 | 1.75 | 4.25 | 11 | 2.0 | 2 | 1120 | 1.65 | 67 |
| FL863P97-01AW | 325 | 2 | 5.8 | 23 | 4.52 | 4 | 2200 | 2.7 | 97 |
| FL863P97-02AW | 40 | 5.8 | 0.97 | 3.2 | 4.52 | 4 | |||
| FL863P127-01AW | 325 | 2.25 | 9 | 41 | 6.78 | 6 | 3300 | 3.8 | 127 |
| FL863P127-02AW | 40 | 5.2 | 1.8 | 8 | 6.78 | 6 |
